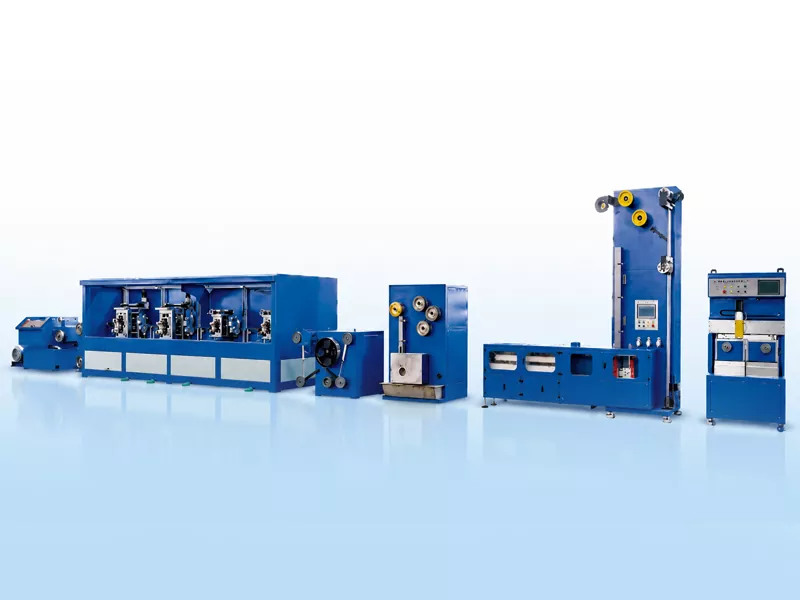

पीव्ही बसबार रिबन उत्पादन लाइन

GRM PV बसबार रिबन प्रॉडक्शन लाइन TU1 ऑक्सिजन-मुक्त तांब्याच्या गोल वायरला उच्च-परिशुद्धता टिन-कोटेड फ्लॅट कंडक्टिव्ह रिबनमध्ये सतत प्रक्रिया करण्यासाठी डिझाइन केलेली आहे. लाइन पीव्ही इंटरकनेक्शन रिबन, बसबार रिबन आणि रिफ्लेक्टिव्ह बसबार रिबन उत्पादनासाठी योग्य आहे.
संपूर्ण ओळ वायर ड्रॉइंग, अचूक रोलिंग, सतत ॲनिलिंग, फ्लक्स ट्रीटमेंट, हॉट-डिप टिन कोटिंग आणि स्वयंचलित टेक-अप एकत्रित करते. हे PV रिबन उत्पादकांना रुंदी आणि जाडीची अचूकता, टिन कोटिंग गुणवत्ता, पट्टी सरळपणा आणि वळणाची सुसंगतता नियंत्रित करण्यात मदत करते.
GRM बसबार रिबन उत्पादन लाइन अंदाजे 26 मीटर लांब आणि 3 मीटर रुंद आहे, एकूण लाइनचे वजन सुमारे 14 टन आहे. तांब्याच्या वायरचा आकार, तयार रिबनची परिमाणे, टिनिंगचा वेग आणि टेक-अप पद्धत यावर अवलंबून डिझाइनचा वेग 150 मीटर/मिनिटापर्यंत पोहोचू शकतो. सामान्य उत्पादन परिस्थितीत, मासिक उत्पादन अंदाजे 60-80 टनांपर्यंत पोहोचू शकते.

चौकशी पाठवा

उत्पादन वर्णन

कॉपर वायर पासून तयार बसबार रिबन पर्यंत

पीव्ही बसबार रिबन उत्पादन लाइन मुख्यतः तांबे वायर कच्चा माल म्हणून वापरते. वायर प्रथम रोलिंगसाठी आवश्यक व्यासाकडे खेचली जाते आणि नंतर मल्टी-स्टँड अचूक रोलिंगद्वारे फ्लॅट रिबनमध्ये तयार केली जाते. रोलिंग केल्यानंतर, तांब्याची पट्टी त्याच्या यांत्रिक गुणधर्मांना समायोजित करण्यासाठी सतत ॲनिलिंगमधून जाते, त्यानंतर फ्लक्स ट्रीटमेंट आणि हॉट-डिप टिन कोटिंग. शेवटी, तयार रिबनला स्वयंचलित टेक-अप प्रणालीद्वारे स्पूल किंवा पॅनकेक कॉइलवर जखम केले जाते.

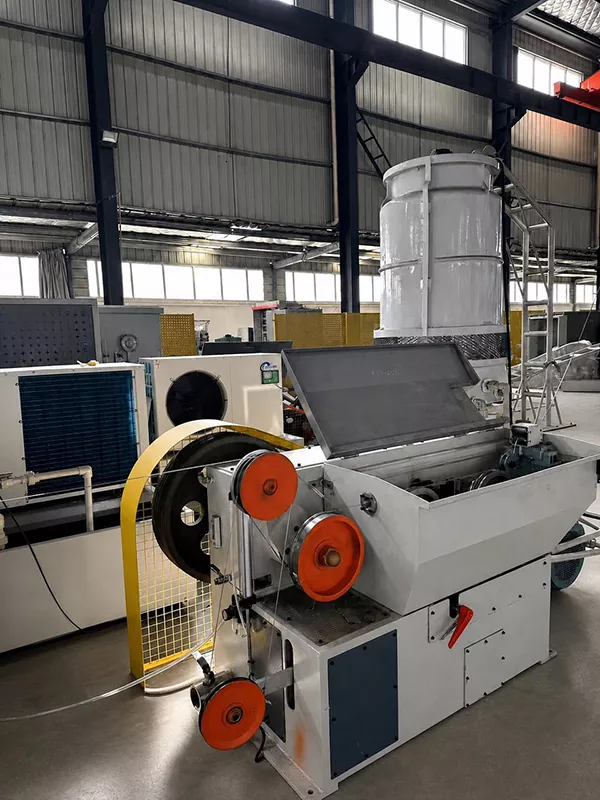

ड्रॉइंग मशीन

तांब्याची तार 2.6-3.0 मिमी व्यासापर्यंत डायजमधून काढली जाते, रोलिंगसाठी तयार आहे.

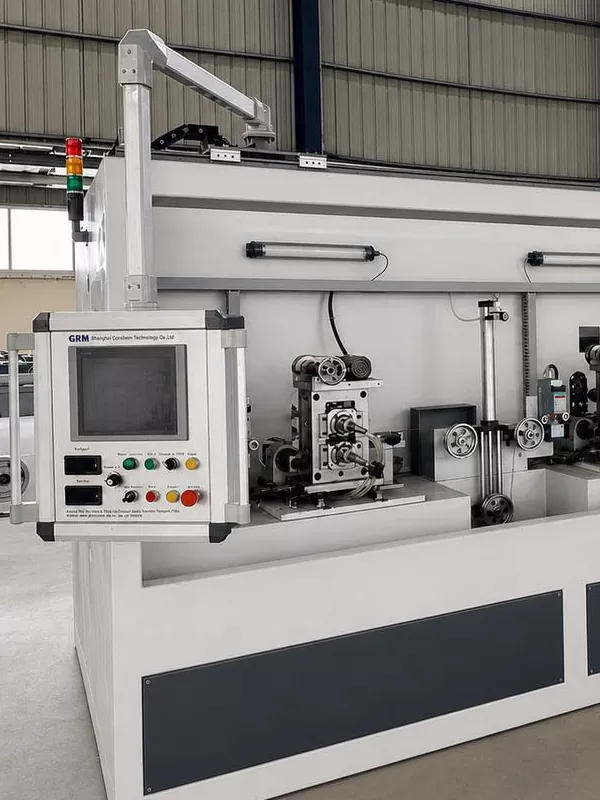

4 रोल स्टँड

गोल तांब्याची तार सपाट रिबनमध्ये गुंडाळली जाते, नियंत्रित रुंदी आणि जाडी अचूकतेसह.

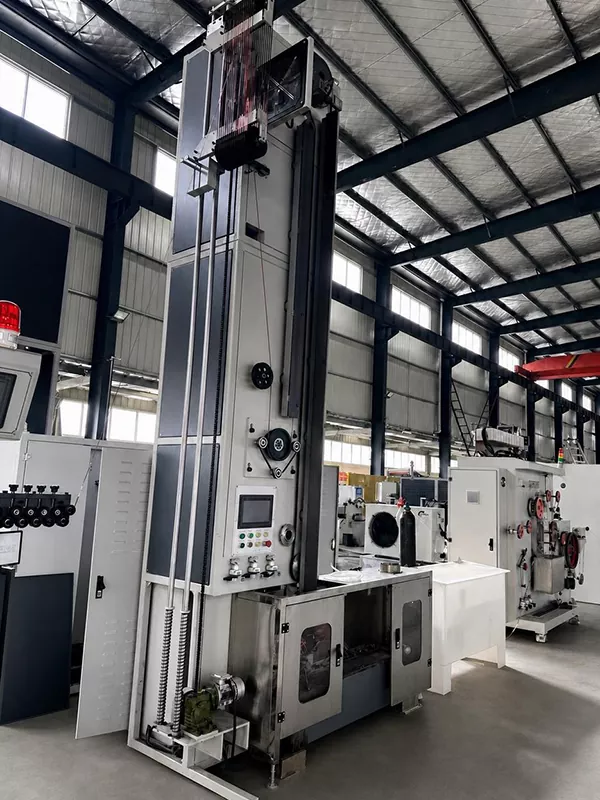

एनीलिंग

कॉपर रिबनचे यांत्रिक गुणधर्म सुधारण्यासाठी इनर्ट गॅस प्रोटेक्शन आणि सर्कुलटिंग वॉटर कूलिंगसह शॉर्ट-सर्किट ॲनिलिंगचा वापर केला जातो.

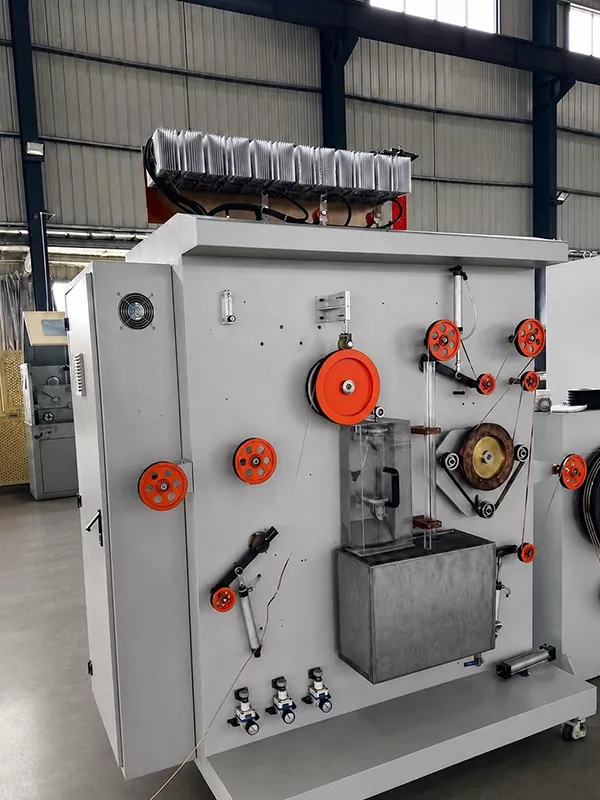

कथील कोटिंग

हॉट-डिप टिन कोटिंग वापरली जाते. एअर चाकू टिनच्या थराची जाडी नियंत्रित करतात आणि शीतलक पंखे पृष्ठभागाची गुणवत्ता स्थिर ठेवण्यास मदत करतात. सिंगल-साइड टिन कोटिंगची जाडी: 0.01-0.025 मिमी.

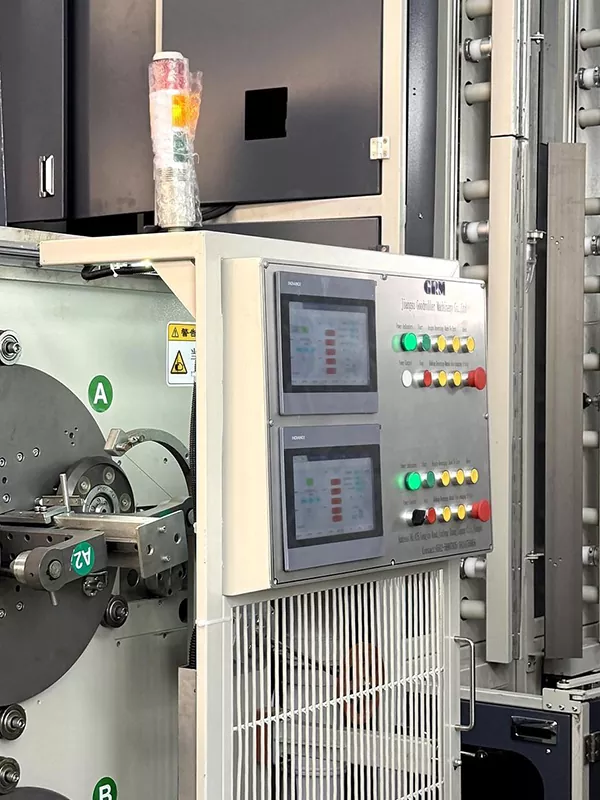

स्वयंचलित कॉइल चांग

पर्यायी फंक्शन्समध्ये सर्वो ट्रॅव्हर्सिंग, ऑटोमॅटिक स्पूल चेंज, ऑटोमॅटिक कटिंग आणि ऑटोमॅटिक टॅपिंग यांचा समावेश होतो.

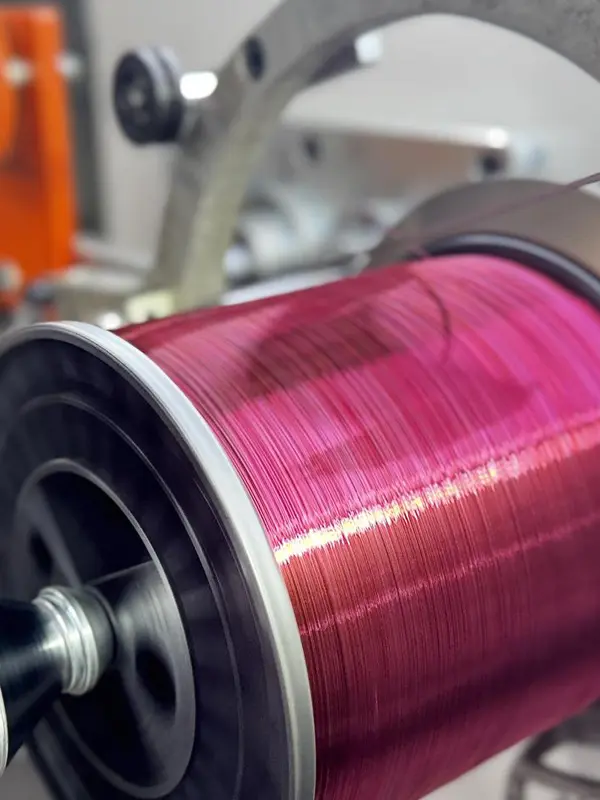

प्रिसिजन टेक-अप

स्पूल वाइंडिंग: 30 किलो पर्यंत.

पॅनकेक कॉइल वाइंडिंग: पर्यायी 1-2 किलो.

R&D आणि पेटंट

2015 पासून, GRM ने पीव्ही इंटरकनेक्शन रिबन आणि बसबार रिबनसाठी उत्पादन उपकरणे विकसित करणे सुरू ठेवले आहे. कंपनीने प्रिसिजन रोलिंग, प्रोडक्शन लाइन इंटिग्रेशन आणि पीव्ही रिबन मॅन्युफॅक्चरिंग प्रक्रियांशी संबंधित अनेक तांत्रिक पेटंट मिळवले आहेत.

पीव्ही रिबन उत्पादन उपकरणांसाठी जीआरएम पेटंट तंत्रज्ञान

प्रमुख वैशिष्ट्ये

तांब्याच्या तार इनपुटपासून तयार टिन-कोटेड बसबार रिबन आउटपुटपर्यंत सतत उत्पादन.
सुधारित मितीय सुसंगतता, कोटिंग एकसमानता आणि वळण गुणवत्ता.
तणाव समन्वय आणि स्वयंचलित टेक-अप उत्पादन व्यत्यय आणि मॅन्युअल हस्तक्षेप कमी करण्यात मदत करतात.
वेगवेगळ्या पीव्ही मॉड्यूल सामग्रीच्या आवश्यकतांसाठी मानक बसबार रिबन आणि रिफ्लेक्टीव्ह बसबार रिबन उत्पादनास समर्थन देते.
PV रिबन उत्पादकांना प्रक्रिया नियंत्रण, उत्पादनाची सुसंगतता आणि उत्पादन कार्यक्षमता यावर लक्ष केंद्रित केलेले एकात्मिक उत्पादन समाधान प्रदान करते.

वारंवार विचारले जाणारे प्रश्न

1.तयार उत्पादन आकार श्रेणी काय आहे?

पूर्ण रुंदी: 3-8 मिमी.

पूर्ण जाडी: 0.2-0.4 मिमी.

2.सहिष्णुता आणि यांत्रिक गुणधर्म श्रेणी काय आहेत?

रुंदी सहिष्णुता: ±0.085 मिमी.

जाडी सहिष्णुता: ±0.01 मिमी.

तन्य शक्ती: ≥260 MPa.

उत्पन्न शक्ती: 90-130 MPa.

3.टिन कोटिंगची कोणती पद्धत वापरली जाते?

दोन्ही बाजूंच्या कडांसह, रिबनभोवती संपूर्ण कव्हरेजसह, रेषा हॉट-डिप टिन कोटिंग वापरते.

4.उत्पादनाची रुंदी आणि जाडी कशी मोजली जाते?

चार-स्टँड रोलिंग मिलचा चौथा स्टँड दोन लेसर मापन प्रणालींनी सुसज्ज आहे, एक रुंदी मोजण्यासाठी आणि एक जाडी मोजण्यासाठी. मापन डेटा HMI वर प्रदर्शित केला जाऊ शकतो.

5.कोणत्या सामग्रीवर प्रक्रिया केली जाऊ शकते?

पीव्ही बसबार रिबन प्रोडक्शन लाइन मुख्यतः TU1 ऑक्सिजन-मुक्त कॉपर वायरसाठी डिझाइन केलेली आहे. विविध तांबे मिश्रधातू, उत्पादनाचे परिमाण आणि विशेष रिबन आवश्यकतांनुसार सानुकूलित कॉन्फिगरेशन प्रदान केले जाऊ शकते.
